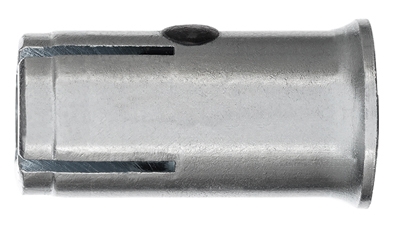

Fischer 48284 Anchor EA II M 8 x 30 100 pcs.

Fischer 48284 Inslaganker EA II M 8 x 30 100 pieces

Het inslaganker met binnendraad en rand voor een eenvoudige slagmontage. Het fischer Inslaganker EA II is een inslaganker met binnendraad van gegalvaniseerd staal. Het inslaganker wordt met de hamer en lijnend met de verankeringsgrond aangebracht. Met het Assemblyhulpstuk EAW H Plus of de Machinale montagehulp EA II S-SDS wordt de huls door het indraaien van de inwendige stift open gespreid en spant zo tegen de wand van het boorgat. Voor een correcte spreiding hoeven geen koppels op de schroef uitgeoefend of een draadstang aangebracht te worden. Het fischer Inslaganker EA II is ideaal om sprinklerinstallaties, roosters of consoles binnenshuis met goedkeuring te bevestigen.

Advantages

• The embossed collar prevents the anchor sleeve from slipping, thus ensuring trouble-free strike mounting.
• The metric internal thread allows the use of standard screws or threaded rods for ideal adjustment for the intended use.

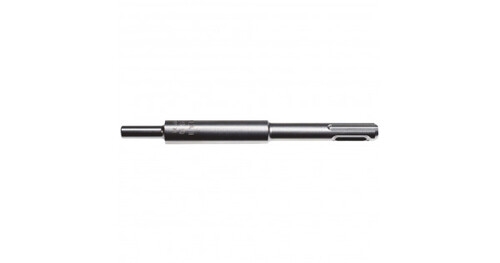

• The EA II S-SDS machine mounting attachment enables easy assembly, especially for series installations.

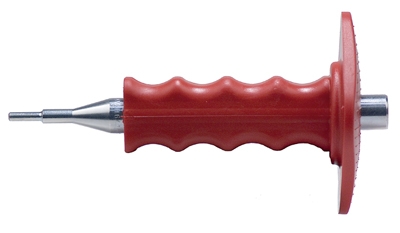

• The relief applied during spreading with the EAW H Plus mounting aid allows easy use of the anchor and provides additional safety.

Characteristics

• Easy stroke assembly: no deeper slipping during assembly due to clear edge of injection sleeve.
• Use of common metric bolts and threaded rods reduces complexity.
• Krachten besparende seriemontage door middel van machinale Assemblyhulp EA II S-SDS.
• Visual inspection by stamped marking.
• ETA approval for multiple fixings.

Applications

• Piping and ventilation systems, Sprinkler systems, Cable trays and wires, Grating,Steel structures, Machinery, Brackets, Formwork braces

Building Materials

• Suitable for: Concrete C20/25 to C50/60, cracked, for multiple fixings of non-load-bearing systems Concrete C20/25 to C50/60, uncracked Concrete C12/15 High-density natural stone

Approval

• ETA-07/0142 ETA-07/0142 DoP No. 0003 DoP No. 0003 - EN DoP No. 0756-CPD-0332 DoP No. 1343-CPR-M 510-3 No. 0044 - DE

Assembly

• The EA II is suitable for push-through mounting.
• Place the impact anchor in the drill hole and move it flat on the surface of the anchor base with a hammer.
• The sleeve is then spread by driving in the internal bolt with the EAW H Plus mounting aid (alternative: EA II-SDS machine mounting aid) and clamping it against the borehole wall.
• The mounting aids should be placed on the collar of the anchor for proper spreading.

Technical data

• Approval
• Drill hole diameter d0 10 [mm]
• Min. borehole depth for front mounting h1 33 [mm].
• Plug length l 30 [mm]
• Female thread A1 M 8
• Min. screw-in depth lE,min 8 [mm].
• Max screw-in depth lE,max 14 [mm].

Standard included

• 100 pieces
